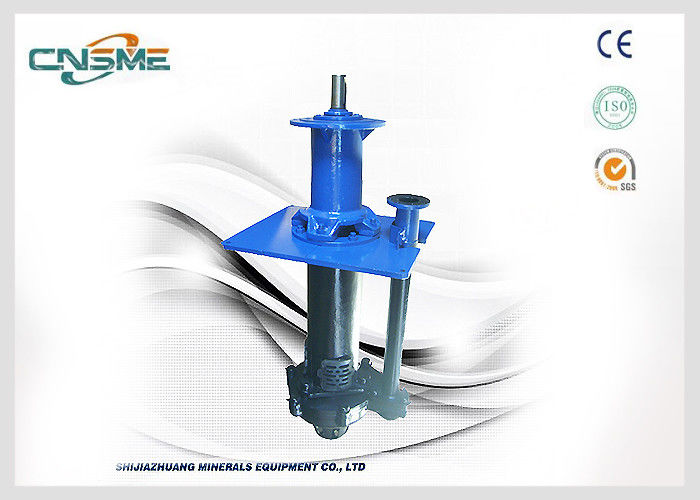

Pompa pionowa z gnojowicą gumową w pionie do szlamu i masy ściernej

Product Details

Miejsce pochodzenia: CHINY

Nazwa handlowa: CNSME

Orzecznictwo: ISO/CE

Numer modelu: 40PV-SPR

Payment & Shipping Terms

Minimalne zamówienie: 1 zestaw

Cena: Negotiable

Szczegóły pakowania: Skrzynia Sklejkowa

Czas dostawy: 7 dni roboczych

Zasady płatności: T/T, Western Union

Możliwość Supply: 300000 zestawów na miesiąc

Uzyskaj najlepszą cenę
Contact Now
Specifications
High Light:

floor sump pump

,

chemical resistant sump pump

materiał:
Kauczuk naturalny
aplikacji:
Corrosive Sludge and Pulp
typu:
Pionowy wspornik
Teoria:
Odśrodkowe Heavy Duty
marki:
CNSME
materiał:
Kauczuk naturalny
aplikacji:
Corrosive Sludge and Pulp
typu:
Pionowy wspornik
Teoria:
Odśrodkowe Heavy Duty
marki:
CNSME
Description
Pompa pionowa z gnojowicą gumową w pionie do szlamu i masy ściernej

Pompa pionowa z gnojowicą gumową w pionie do szlamu i masy ściernej

Wprowadzenie:

Cechy:

Całkowicie wspornik - Eliminuje zanurzone łożyska, uszczelnienia, uszczelki wargowe i uszczelnienia mechaniczne, których zwykle wymagają inne pionowe pompy szlamowe.

Wirniki - Unikalne podwójne wirniki ssące; przepływ płynu wpływa zarówno na górę, jak i na dno. Ta konstrukcja eliminuje uszczelnienia wału i zmniejsza obciążenie osiowe łożysk.

Duża cząstka - dostępne są również duże wirniki cząstek i umożliwiają przenoszenie niezwykle dużych cząstek stałych.

Zespół łożyska - przyjazny dla utrzymania zespół łożysk ma wytrzymałe łożyska toczne, solidne obudowy i masywny wał.

Producent i eksporter pomp szlamowych z wykładziną gumową, nasz asortyment obejmuje także ścierne pompy szlamowe, chemiczne pompy szlamowe i pionowe pompy szlamowe o przedłużonym wale.


Dane techniczne:

Model 40PV-SP
Pojemność 17.28-39,6 m3 / h
TDH 4-26m
Znamionowa moc silnika 15Kw
Prędkość 1000-2200r / min
Max. Wydajność 40%
Standardowa długość wału 900 mm



Materiały budowlane:

Opis części Materiał
Obudowa - Czarna naturalna guma
Wirnik - Czarna naturalna guma
Back Liner - Czarna naturalna guma
Wał Stal węglowa
Płyta montażowa Mild Steel
Sitka Kauczuk syntetyczny



Dane techniczne:

Kauczuk naturalny Standard
Twardość (Shore A) 52 ± 3
Wytrzymałość na rozciąganie 300% (MPa) ≥4
Wytrzymałość na rozciąganie (MPa) ≥ 21
Wydłużenie przy zerwaniu(%) ≥500
Zestaw do rozciągania przy zerwaniu (%) ≤25
Łączenie gumy z metalem Siła naciągu (MPa) ≥5
Ścieranie Akronu cm3 / 1.61km ≤0,08
Odporność na kwas i odporność na alkalia (ciecz) 3-12≤65 ℃


Budowa pionowej pompy szlamowej:

Numer seryjny Nazwa części Numer seryjny Nazwa części
1 SHAFT 9 BACK LINER
2 ŁOŻYSKA 10 WIRNIK
3 OBUDOWA OBUDOWA 11 OBUDOWA POMPKI
4 ŁOŻYSKA ŁOŻYSKA 12 DOLNA SZCZEPKA
5 LUTOWNICA 13 RURY ROZDZIELCZEJ
6 RURY PŁUKANIA SHIM 14
7 KOLUMNA 15 SPRZĘGŁA CZĘŚCI
8 CZĘŚĆ STEROWANIA ŚREDNIOWEGO 16

 Feed Sump Pump




Krzywa wydajności:

Rodzaj Rozmiar Rama Wirnik: SVR4206 Uszczelnienie wału Klasyfikacja ramy (kw) Normalna maksymalna prędkość (r / min) Max Passage Size (mm)
SPR 40 P 5 gumowych samochodów typu otwartego, średnica: 195 mm Dławnica, wytłaczarka, uszczelnienie mechaniczne 15 2200


12


Seria pionowych ssawek gumowych z serii SVR. Specyfikacje i ceny
Pompa
Model
S × D
(mm)
Dopuszczalne
Max. Moc
(kw)
Materiał Czysta wydajność wody Wirnik cennik
Wydajność Q Głowa
H (m)
Prędkość
n (r / min)
Max.Eff.
η%
Długość
Wał (mm)
Liczba
Vanes
Vane Dia.
(mm)
Waga
(kg)
Wirnik m3 / h l / s
SVR / 40P 80 × 40 15 Gumowy
()
19.44-43.2 5.4-12 4,5-28,5 1000-2200 40 900 5 195 275
SVR / 65Q 120 × 65 30 23,4-111 6,5-30,8 5-29,5 700-1500 50 1200 290 420
SVR / 100R 175 × 100 75 54-289 15-80,3 5-35 500-1200 56 1500 390 850
SVR / 150S 240 × 150 110 72-504 20-140 10-35 500-1000 56 1800 480 1720



Projekty z pionowymi pompami zawiesinowymi:
